1. 시험환경
˙ AWS
˙ VPC, Subnet, NACL(Network Access Control List), Security Group, Routing, IGW, EC2
2. 목적
˙ AWS 콘솔에서 VPC, Subnet, NACL, 보안그룹 등을 이용하여 네트워크를 구성한다.
˙ Private Subnet에서 생성된 EC2에 접속하기 위한 AWS 네트워크 구성법을 알아보자.
3. 적용
① VPC를 생성한다.
- VPC 이름 : study-vpc
② VPC 안에서 서브넷(subnet) 2개를 생성한다.
- 서브넷 이름 : study-public-subnet
- 서브넷 이름 : study-private-subnet
③ 라우팅 테이블을 생성하고 명시적으로 서브넷에 연결한다.
- 기본 라우팅 테이블 : study-private-routing
- 라우팅 테이블 생성 : study-public-routing
④ Public Subnet에 인터넷 연결을 위한 인터넷 게이트웨이를 생성한다.
- IGW : study-igw
⑤ NACL을 생성한다. (NACL은 stateless 성격을 갖으므로 Inbound/Outbound 모두 설정해야 한다.)
- 기본 라우팅 테이블 : study-private-nacl
- 라우팅 테이블 생성 : study-public-nael
- 여기서는 모든 Inbound/Outbound를 허용하였다.
⑥ 보안그룹(security group)을 설정한다.
- ec2-public-sg : 모든 소스에 대하여 ssh 접속 포트 허용 설정
- ec2-private-sg : 소스가 "ec2-public-sg"인 경우만 허용 설정 했음에 주의 (★중요)
⑦ Public/Private 서브넷에서 각각 EC2를 생성한다.
4. 결과

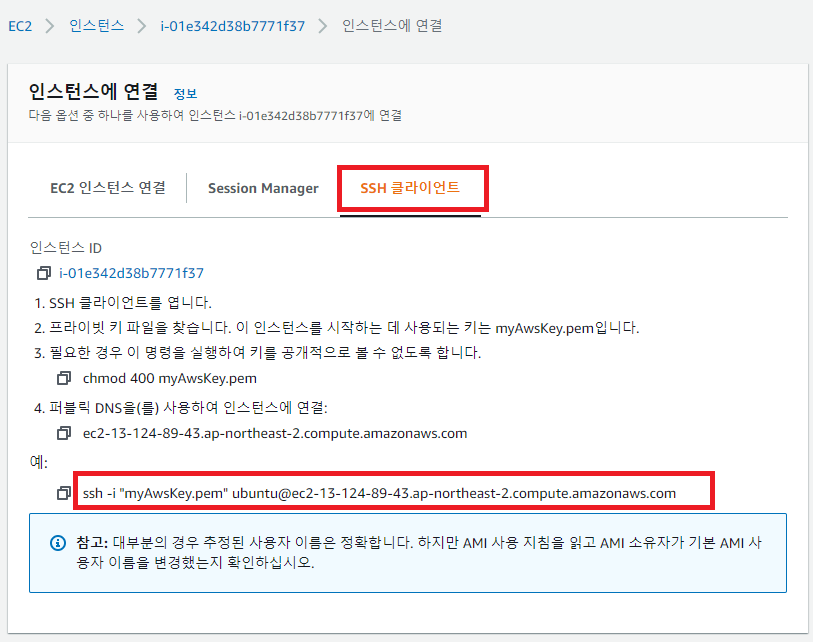

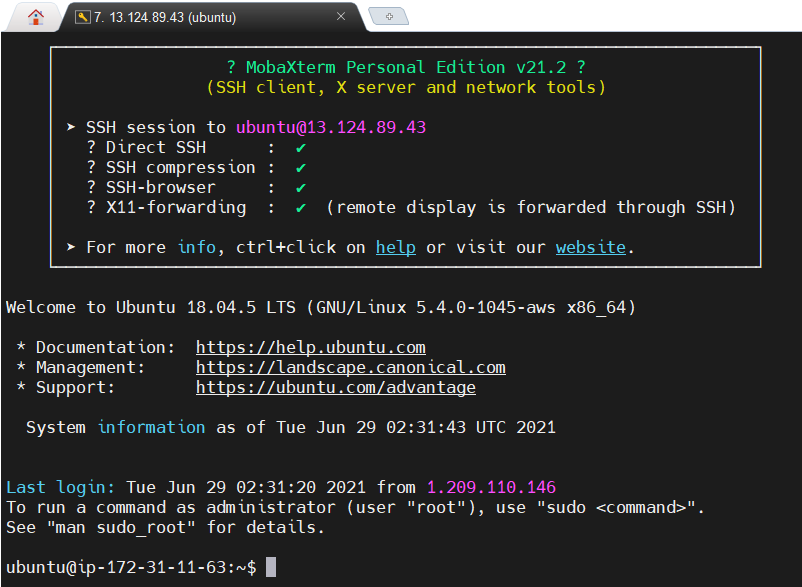

˙ Public 서브넷에 있는 EC2에 접속한 후 Private 서브넷에 있는 EC2를 접속한다.
